Postfix - the Big Picture

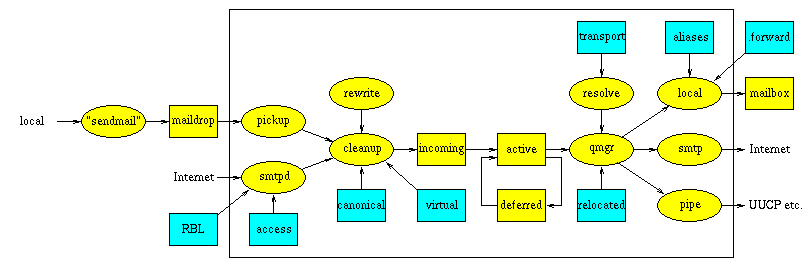

この図は主要な Postfix システムのコンポーネントとその間の主な 情報の流れを示しています。Postfix システムコンポーネントは Postfix の解剖 の文書で紹介されています。

• 黄色の楕円はメールプログラムです。
• 黄色の四角はメールキューまたはファイルです。
• 青い四角は検索テーブルです。
• 大きな四角の中のプログラムは Postfix の常駐 master デーモンの制御下で動作します。
• 大きな四角の中のデータは Postfix メールシステムのプロパティです。

• Postfix コマンドラインユーティリティ。
• Postfix の常駐 master デーモン。
• SMTP サーバ および クライアント デーモンによる DNS 検索。
• bounce および defer デーモンと バウンスメールの流れ。
• SMTP サーバや local 配送エージェントによるアドレスの 書き換えと解決の要求。
• local 配送エージェントによるメール転送の流れ。
• プロトコルエラーやポリシー違反などの postmaster への通知 の流れ。
• 新しいメールが maildrop や incoming キューに 到着した時に、それぞれ pickup デーモンと キューマネージャ に通知するためのトリガー。
